法兰的介绍

下是关于法兰的详细介绍：

• 基本概念

• 定义：法兰，又称法兰突缘盘或突缘，是一种用于连接和拆卸轴、管道以及筒体与封头之间的空心盘状机械零件1。

• 起源：“法兰” 一词英文为 “flange”，早源自中世纪英语，可能与法语单词 “flanche”（意思是 “边缘” 或 “边缘部分”）有关，其本身含义指类似边缘、延伸或凸出的部分，用于加固或连接其他部件3。

• 分类

• 压力容器法兰：用于连接容器的筒体和封头，或连接容器中不同部分之间的零件，也被称为设备法兰。



  机械零件 压力容器法兰

• 管法兰：适用于连接管道之间或连接管道与容器，与其他管道连接方法相比，安装和检修方便，严密性和强度。



  机械零件 管法兰

• 整体法兰：通常与连接的设备一起制作并组装，作为设备的组成部分，用于将泵、阀门、机器等设备与管道相连接，有平式、凹凸式、槽式和环形槽式等密封面形式。



  机械零件 整体法兰

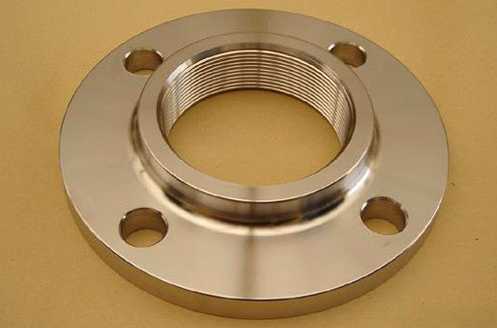

• 螺纹法兰：内孔加工成螺纹管，与带螺纹的管道配合实现连接，无需焊接，安装和维修方便，适用于较低压力的管道系统。



  机械零件 螺纹法兰

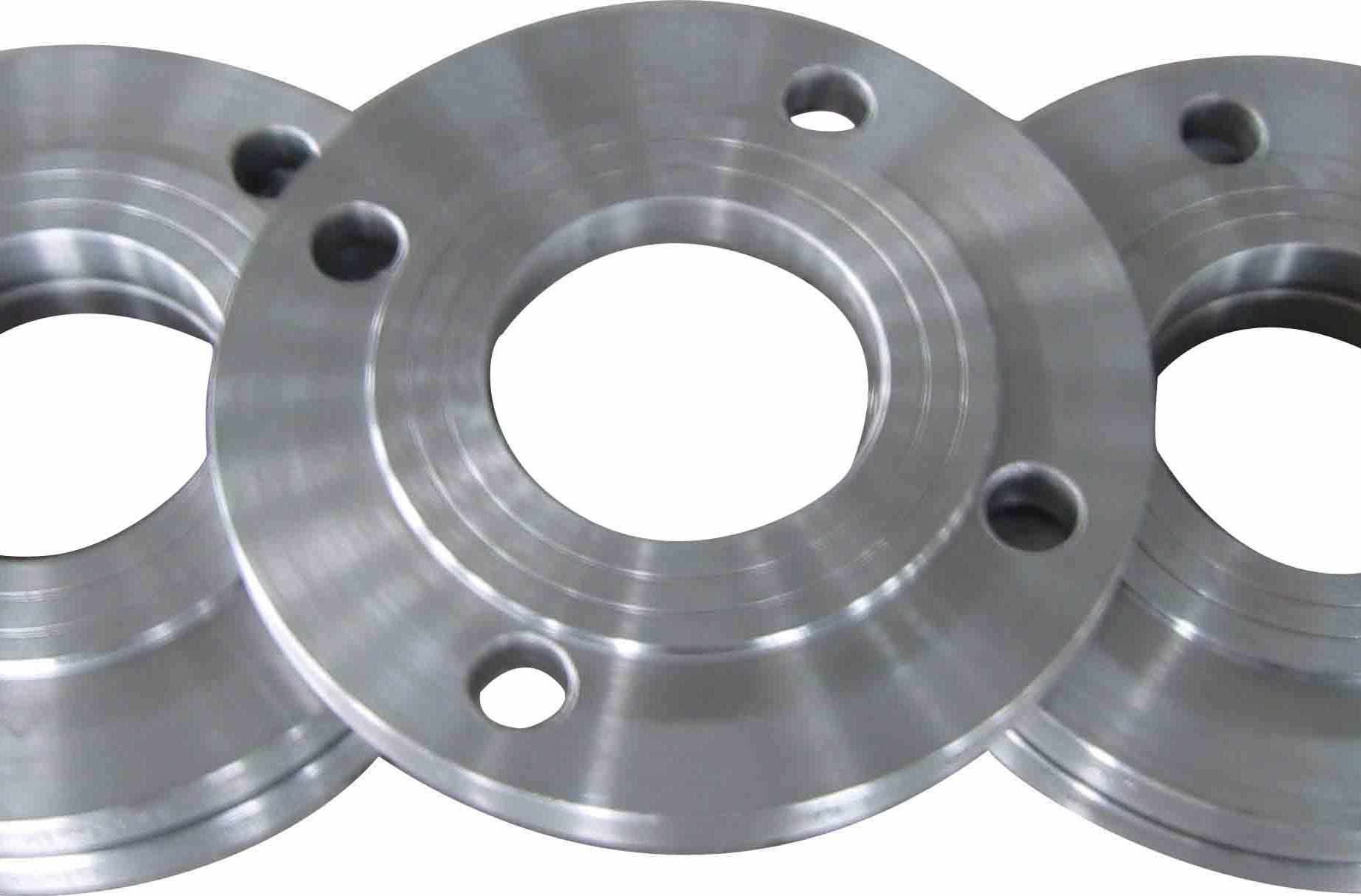

• 平焊法兰：又称搭焊法兰，将管道插入法兰孔中定位后进行焊接装配，价格经济实惠，应用广泛。



  机械零件 平焊法兰

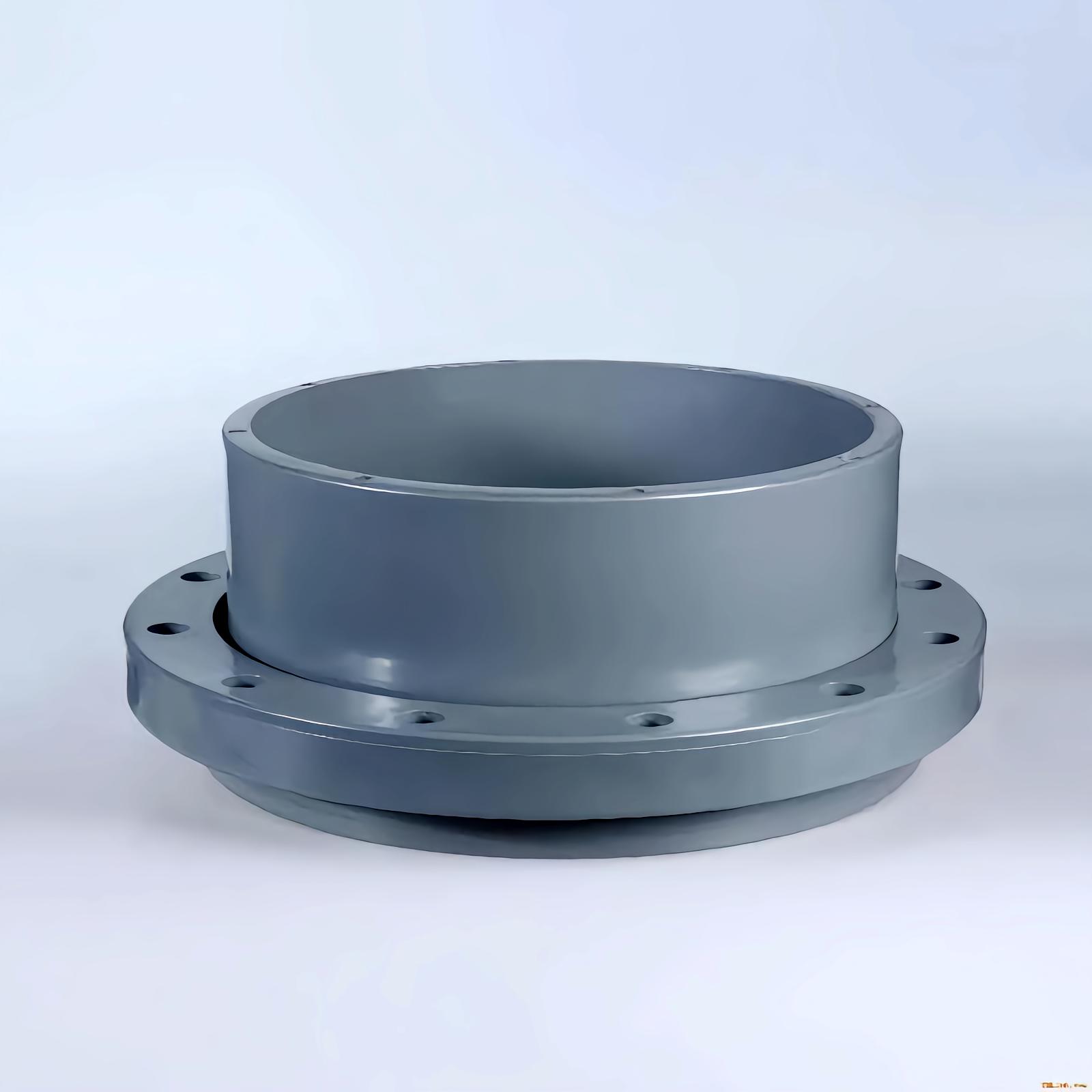

• 松套法兰：通过焊接将附属元件与管道连接，使用螺栓将附属元件和垫片紧固实现密封，松套本身不直接接触介质，包括平焊环松套法兰、对焊环松套法兰和卷边松套法兰三种类型。



  机械零件 松套法兰

• 按连接方式和结构特点分1

• 按所连接的部件分1

• 按密封面型式分：可分为平面、凸面、凹凸面、榫槽面和环连接面等1。

• 按压力等级分：可分为低压法兰（公称压力不超过 1.6MPa）、中压法兰、高压法兰（公称压力通常在 10-42MPa 范围内）1。

• 按制作材料分：可分为铸铁法兰、钢法兰、塑料法兰、铜法兰等1。

• 特点

• 连接可靠：能为轴、管道等部件提供稳固的连接，确保在不同工况下系统的稳定运行1。

• 密封性好：通过法兰本身、垫圈和螺栓的紧密配合，可有效阻止介质泄漏，保证系统的密封性1。

• 安装与维护方便：便于安装、拆卸和更换，可缩短维修时间，降低维护成本1。

• 适用范围广：广泛应用于化工、建筑、石油、造船等众多领域，可适应不同介质、压力和温度的工作条件1。

• 应用领域1

• 化工领域：用于连接化工管道，输送各种腐蚀性和非腐蚀性介质。

• 建筑领域：适用于通风管道之间、通风管道与管件、阀门、风口及各类通风设备的连接。

• 石油领域：在石油开采、运输和加工过程中，用于连接石油管道和设备。

• 造船领域：用于船舶上各种管道系统的连接，如燃油管道、海水管道等。

• 标准体系1

• 欧洲体系：以德国法兰标准为代表，包括 13 个公称压力档次，从 0.1MPa 到 40.0MPa，公称通径范围从 6mm 到 4000mm，结构形式有 8 种，密封面形式有 7 种。

• 美洲体系：根据美国国家标准协会（ANSI）的法兰标准发展而来，包含 7 个公称压力等级，从 2.0MPa 到 42.0MPa，涵盖从 5mm 到 600mm 的公称通径范围，结构形式有 7 种，密封面形式有 5 种。

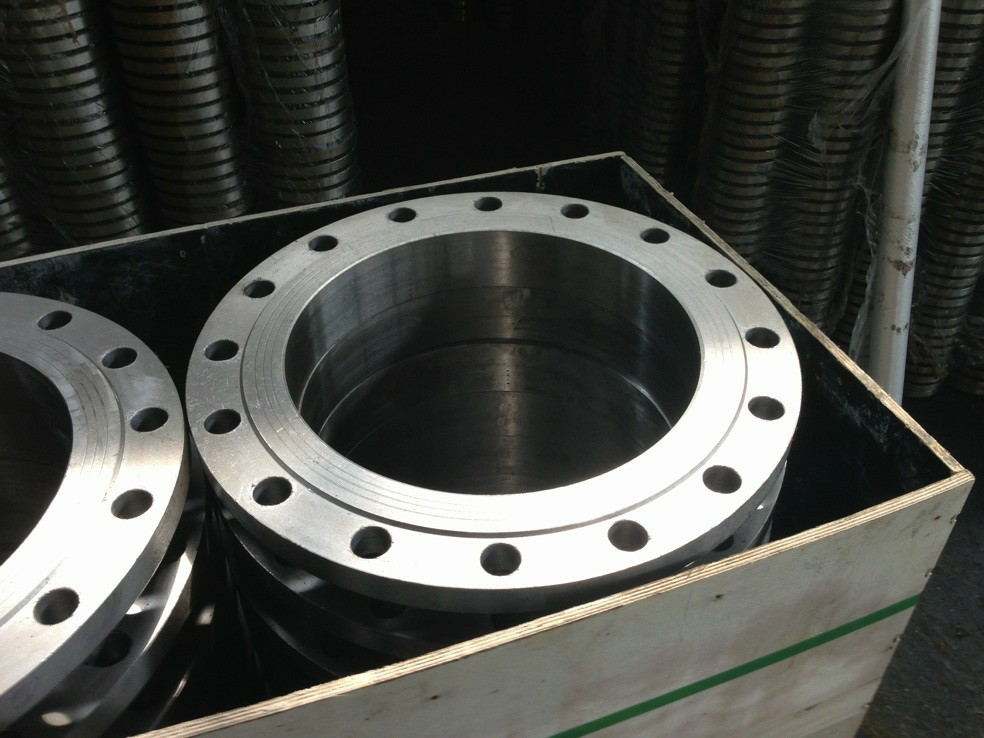

• 平焊法兰 对焊法兰 带颈平焊法兰  盲板法兰


•
